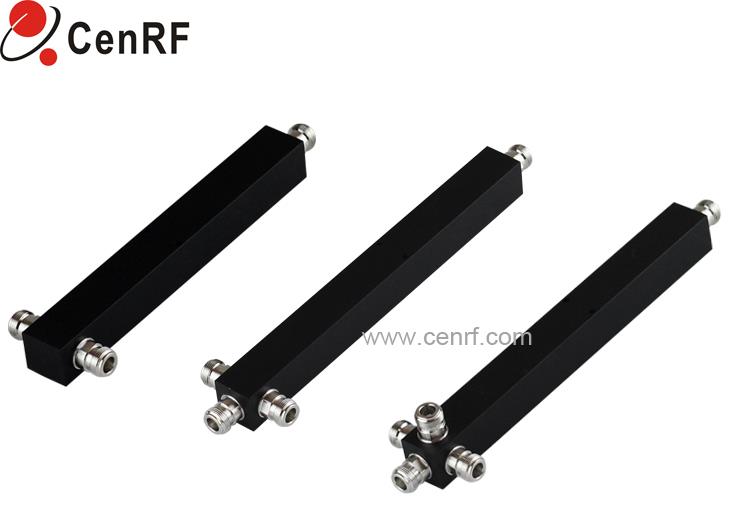

Rozdeľovač výkonu (rozbočovač výkonu v plnom rozsahu) Zariadenie, ktoré rozdeľuje energiu vstupného signálu na dve alebo viac zariadení s rovnakým výstupom. Môže tiež syntetizovať viaceré kanály signálnej energie do jedného výstupu. To možno tiež nazvať kombinátor. . Medzi výstupnými portami rozdeľovača energie by sa mal zabezpečiť určitý stupeň izolácie. Počet základných alokácie je 2, 3 a 4 a viacnásobné pridelenie energie môže byť vytvorené prostredníctvom ich kaskád. Ak pri použití rozbočovača napájania nie je výstupný port pripojený k výstupnému signálu, musí byť pripojený k zodpovedajúcemu zaťaženiu a nemal by byť vyložený.
Medzi hlavné technické parametre rozbočovača výkonu patrí strata vloženia, strata distribúcie, pomer stojacich vĺn, izolácia medzi napájacími distribučnými portami, výkonová kapacita a frekvenčná šírka pásma. V nasledujúcej tabuľke sú uvedené niektoré typické indikátory rozdeľovač výkonu širokopásmovej dutiny (odkaz):
Šírka pásma: Toto je predpoklad rôznych RF/mikrovlnných obvodov. Konštrukčná štruktúra rozdeľovača energie úzko súvisí s prevádzkovou frekvenciou. Najprv musíte zadať prevádzkovú frekvenciu rozbočovača, aby ste mohli vykonať nasledujúci návrh
Strata napájania: rozdelená na stratu distribúcie a stratu vloženia.
Strata distribúcie: Strata distribúcie z hlavného obvodu na prítok v podstate súvisí s distribučným pomerom výkonu rozdeľovača energie. Vzorec výpočtu je pomer súčtu výstupného výkonu všetkých kanálov a príkonu. Vo všeobecnosti sa ideálna strata distribúcie získa nasledujúcim vzorcom:
Ideálna strata distribúcie (dB) = 10 log (1/N)
N je počet rozbočovačov
Zasúvacia strata: Strata pri vkladaní medzi vstupom a výstupom je spôsobená faktormi, ako je non-idealita média alebo vodiča prenosového vedenia (ako je mikrostrúdka) a do úvahy sa považuje strata spôsobená pomerom stojacich vĺn na vstupe.
pomer stojacich vĺn: vzťahuje sa na pomer medzi maximálnou hodnotou napätia v smere prenosu signálu a minimálnou hodnotou priľahlého napätia. Tým menší je pomer stojacich vĺn napätia každého portu, tým lepšie.
Výkon: Maximálny výkon, ktorý môže komponent obvodu odolať.
V distribučnom systéme je rozdeľovač napájania rozdeľovačom energie ako signál zosúlahovania a zlučovačom (malý signál) pre uplinkový signál. Výkon označený na rozdeľovače výkonu sa vzťahuje na maximálny príkon vstupného portu, ale ako zlučovač (malý signál) nie je možné vstúpiť signál na výstupný port pri označenom výkone. Rozdeľovač výkonu by sa nemal používať na vysokovýkonnú syntézu. Odporúča sa použiť 3dB mostík dve vysokovýkonné nosné signály.
Izolácia: Pomer výkonu miestneho oscilátora alebo signálu unikajúceho do iných portov k pôvodnému výkonu. Ak výstupný výkon z každého prítokového portu môže byť výstupný len z hlavného kanálového portu a nie z iných prítokov, vyžaduje si to dostatočnú izoláciu medzi prítokmi. Všeobecne viac ako 20dB.
